山東領(lǐng)翔新材料有限公司
聯(lián)系人：張經(jīng)理
手機(jī)/微信：13375502266
電話：0534-2600360
QQ：674269390
郵箱：674269390@qq.com
網(wǎng)址：www.taihaimy.com
地址：德州市陵縣經(jīng)濟(jì)開發(fā)區(qū)迎賓路北首
常見(jiàn)問(wèn)題
土工膜在不同氣溫下現(xiàn)場(chǎng)焊接溫度選擇
發(fā)布時(shí)間：2021-04-15 14:06:24 閱讀：
選擇適合于0.8mm以下厚度PE土工膜焊接的國(guó)產(chǎn)熱鍥型自動(dòng)爬行焊接機(jī), 作為PE土工膜的焊接設(shè)備。

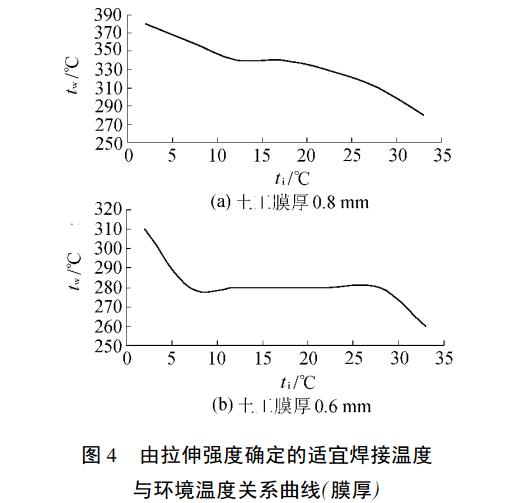

土工膜的熔融溫度與土工膜材質(zhì)有關(guān)。如LDPE的熔融溫度為108 ～126℃, HDPE的熔融溫度為126～136℃。土工膜現(xiàn)場(chǎng)焊接溫度與焊接設(shè)備有關(guān)，如熱鍥型焊機(jī)現(xiàn)場(chǎng)焊接溫度為與膜直接接觸的熱鍥的溫度，熱風(fēng)型焊機(jī)為不與膜直接接觸的吹風(fēng)口的溫度。即使熱鍥型焊機(jī)和熱風(fēng)型焊機(jī)這兩種設(shè)備的現(xiàn)場(chǎng)焊接溫度相同，作為受體的土工膜所接受的熱量還是不同的。對(duì)于同一種焊接設(shè)備，土工膜的焊接質(zhì)量與土工膜環(huán)境溫度ti密切相關(guān), 主要通過(guò)調(diào)節(jié)焊接溫度tw補(bǔ)償環(huán)境溫度ti的影響。而對(duì)于同一種土工膜, 不同的厚度其適宜焊接溫度也有差異。土工膜現(xiàn)場(chǎng)施工有其適宜的環(huán)境溫度條件, 氣溫在0℃以下和35℃以上是不宜進(jìn)行土工膜鋪設(shè)施工的。西霞院反調(diào)節(jié)水庫(kù)防滲工程在基本適 宜土工膜現(xiàn)場(chǎng)焊接的環(huán)境溫度2～33℃區(qū)間, 約每間隔5℃設(shè)置一個(gè)環(huán)境溫度的焊接溫度試驗(yàn)點(diǎn)。根據(jù)以往經(jīng)驗(yàn), 每個(gè)試驗(yàn)點(diǎn)采用3個(gè)不同的焊接溫度, 每個(gè)焊接溫度取6個(gè)試樣, 通過(guò)拉伸、剝離試驗(yàn), 取其中最佳者作為該環(huán)境溫度下適宜的焊接溫度。土工膜厚度分別為0.8mm, 0.6mm, 在不同的環(huán)境溫度下, 焊接試樣的252次拉伸試驗(yàn)結(jié)果見(jiàn)圖4 。
土工膜的熔融溫度與土工膜材質(zhì)有關(guān)。如LDPE的熔融溫度為108 ～126℃, HDPE的熔融溫度為126～136℃。土工膜現(xiàn)場(chǎng)焊接溫度與焊接設(shè)備有關(guān)，如熱鍥型焊機(jī)現(xiàn)場(chǎng)焊接溫度為與膜直接接觸的熱鍥的溫度，熱風(fēng)型焊機(jī)為不與膜直接接觸的吹風(fēng)口的溫度。即使熱鍥型焊機(jī)和熱風(fēng)型焊機(jī)這兩種設(shè)備的現(xiàn)場(chǎng)焊接溫度相同，作為受體的土工膜所接受的熱量還是不同的。對(duì)于同一種焊接設(shè)備，土工膜的焊接質(zhì)量與土工膜環(huán)境溫度ti密切相關(guān), 主要通過(guò)調(diào)節(jié)焊接溫度tw補(bǔ)償環(huán)境溫度ti的影響。而對(duì)于同一種土工膜, 不同的厚度其適宜焊接溫度也有差異。土工膜現(xiàn)場(chǎng)施工有其適宜的環(huán)境溫度條件, 氣溫在0℃以下和35℃以上是不宜進(jìn)行土工膜鋪設(shè)施工的。西霞院反調(diào)節(jié)水庫(kù)防滲工程在基本適 宜土工膜現(xiàn)場(chǎng)焊接的環(huán)境溫度2～33℃區(qū)間, 約每間隔5℃設(shè)置一個(gè)環(huán)境溫度的焊接溫度試驗(yàn)點(diǎn)。根據(jù)以往經(jīng)驗(yàn), 每個(gè)試驗(yàn)點(diǎn)采用3個(gè)不同的焊接溫度, 每個(gè)焊接溫度取6個(gè)試樣, 通過(guò)拉伸、剝離試驗(yàn), 取其中最佳者作為該環(huán)境溫度下適宜的焊接溫度。土工膜厚度分別為0.8mm, 0.6mm, 在不同的環(huán)境溫度下, 焊接試樣的252次拉伸試驗(yàn)結(jié)果見(jiàn)圖4 。
魯公網(wǎng)安備 37140302000235號(hào)
